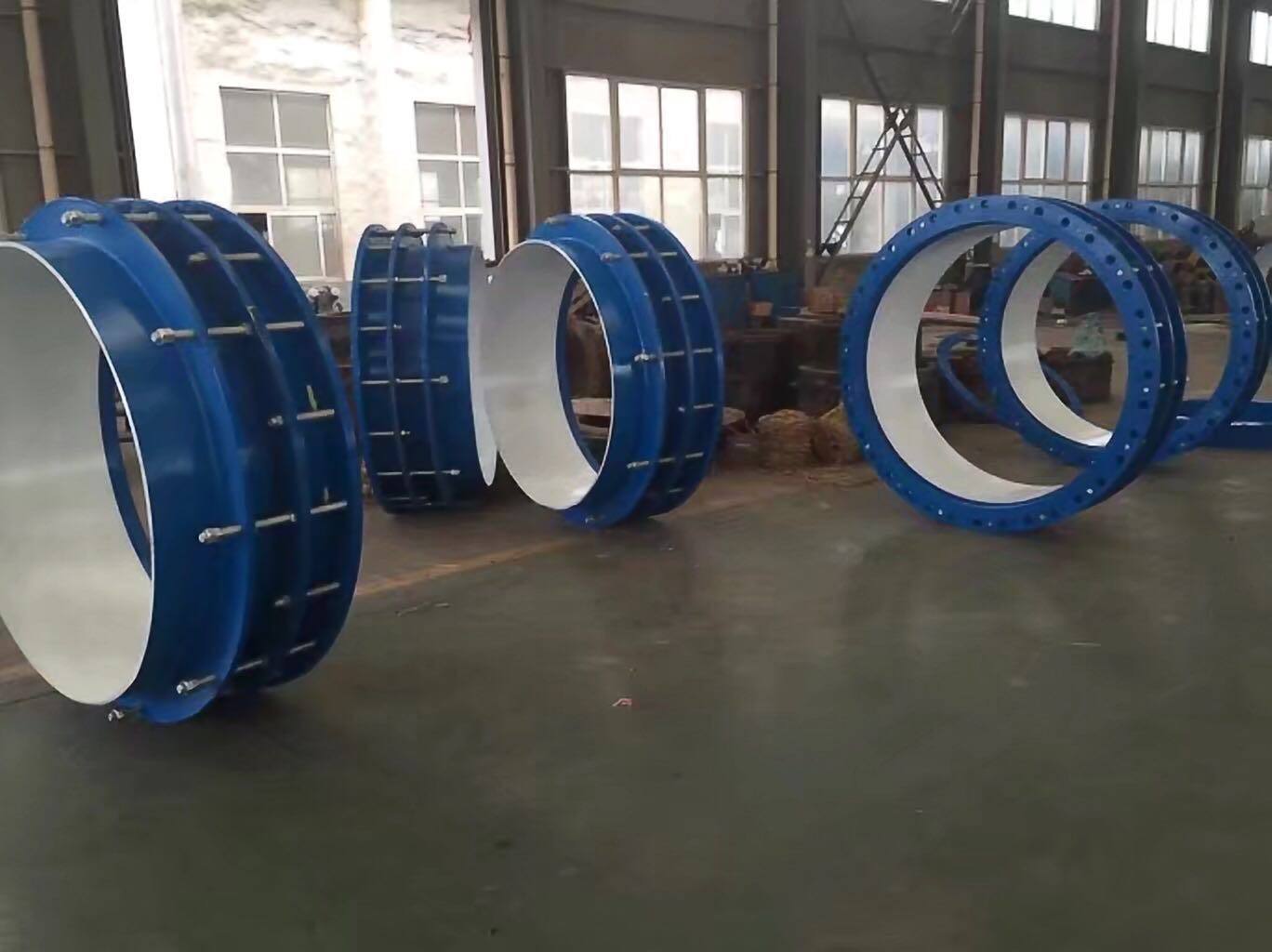

VSSJAFG(CF)型單法蘭傳力接頭

　瑞興CF型單法蘭傳力接頭說明：鞏義市瑞興供水設備有限公司專業生產制作傳力接頭系列產品。瑞興單法蘭松套傳力接頭型號VSSJAFG或CF型，單法蘭松套傳力接頭是由法蘭式松套伸縮接頭和短管法蘭，傳力螺桿等構件組成。...

全國銷售熱線：15003856689 / 13523077231

洛氏套筒補償器套筒補償器注填式單向套筒補償器雙向套筒補償器彈性套筒補償器球型補償器三維球形補償器旋轉補償器 N-H-Ⅱ型直流式無推力套筒補償器直埋波紋補償器波紋補償器橡膠補償器注油式穿墻止水套管

可調式可曲撓橡膠接頭 JGD（KXT) 型襯四氟可曲撓橡膠接頭耐油橡膠接頭橡膠接頭防拉脫限位裝置 JGD可曲嬈雙球橡膠接頭卡箍式可曲撓橡膠接頭大翻邊橡膠接頭 JGD-B型絲扣連接橡膠接頭 XH81A型鴨嘴閥 90°可曲撓橡膠彎頭 JGD（KXT）型單球體可曲撓橡膠接頭 JDX型同心異徑橡膠接頭（大小頭）

傳力接頭系列

VSSJAFG(CF)型單法蘭傳力接頭 C2F型雙法蘭松套傳力接頭 VSSJAFC型可拆式雙法蘭傳力接頭 VSSJAF（C2F）型雙法蘭松套傳力接頭VSSJAFC （CC2F）型可拆式雙法蘭松套傳力接頭 VSSJAFG（CF）型單法蘭松套傳力接頭

伸縮器系列

球墨鑄鐵伸縮器不銹鋼伸縮器 VSSJA-2(B2F)型雙法蘭松套限位伸縮器 VSSJA-2（CC2F）可拆式雙法蘭限位松套伸縮接頭 VSSJA-1（BF）型單法蘭限位松套伸縮接頭 VSSJA(AF)型法蘭式松套伸縮接頭 SSJB（AY）型法蘭松套伸縮接頭 SSJB-3（BY）型壓蓋式限位松套伸縮接頭 SSQ-1型套管式伸縮器 SSQ-2型套管式伸縮器 SSQP型防拉脫限位伸縮器 CS型熱力伸縮器 RS型柔性套管式伸縮器 SSLW型濾網伸縮器 CS型熱力管道伸縮器 SSQ-1型伸縮器 RSG型快速管道連接器 VSSJAFG(CF)型單法蘭松套傳力接頭 S313伸縮器 D型大饒度伸縮器

過濾器系列

絲扣Y型管道過濾器無縫彎頭對焊管件-彎頭 Y型過濾器 SSLW型濾網伸縮器

防水套管系列

柔性防水套管 02S40剛性防水套管 02s404/s312鋼制柔性防水套管 02s404/s312.A型剛性防水套管 B型鋼性防水套管 04FS02兩側防護柔性密閉套管加長型防水套管加長加翼環柔性防水套管

產品詳情

瑞興CF型單法蘭傳力接頭說明：

鞏義市瑞興供水設備有限公司專業生產制作傳力接頭系列產品。瑞興單法蘭松套傳力接頭型號VSSJAFG或CF型，單法蘭松套傳力接頭是由法蘭式松套伸縮接頭和短管法蘭，傳力螺桿等構件組成。
瑞興VSSJAFG型單法蘭傳力接頭作用：
瑞興單法蘭松套傳力接頭在使用過程中主要是能傳遞補連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移，單法蘭傳力接頭主要用于與泵、閥門等附件的松套連接。
瑞興CF型單法蘭傳力接頭優點：
單法蘭松套傳力接頭安裝簡單方便，方便閥門安裝。
CF型單法蘭傳力接頭特點：
單法蘭松套傳力接頭比較適用于一端與法蘭連接，一端管道焊接的連接方式。
CF型單法蘭傳力接頭材質：
單法蘭松套傳力接頭密封材料：NBR（丁腈橡膠）。
單法蘭松套傳力接頭金屬材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
瑞興CF型單法蘭傳力接頭使用范圍：
瑞興單法蘭松套傳力接頭適用于輸送海水，淡水，冷熱水，飲用水，生活污水，空氣，煤氣，溫度不高于250度的蒸汽和顆粒粉狀等介質。

主要技術參數：

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	短管法蘭	1	Q235A、20、16Mn
5	螺柱	n	Q235A、35、1Cr18Ni9Ti
6	螺母	5n	Q235A、20、1Cr18Ni9Ti

公稱通徑DN	管子外徑		外形尺寸		法蘭連接尺寸
	管子外徑		L	△L	0.6MPa				1.0MPa
	Dw		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170	4-M16	18	220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225		20	285	240	8-M20	26
200	219	219			320	280		22	340	295	8-M20	28
250	273	273			375	335	12-M16	24	395	350	12-M20	28
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445	12-M20	26	505	460	16-M20	30
400	426	426			540	495	16-M20	28	565	515	16-M24	32
450	480	480			595	550	16-M20	28	615	565	20-M24	32
500	530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628	630		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	1828	630		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56
