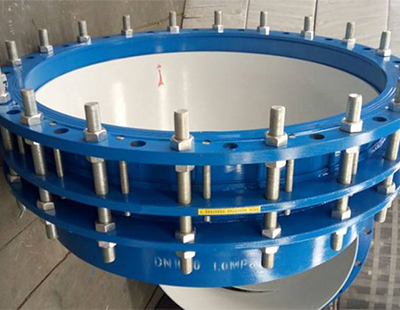

CF（VSSJAFG）單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的調節量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，并且對泵、閥門和管道等起到一定保護作用。
【產品名稱】：CF（VSSJAFG）單法蘭傳力接頭（CF單法蘭松套傳力補償接頭）
【產品別名】：單法蘭傳力接頭
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品認證】：ISO9001-2008
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
產品優勢：
1、安裝簡單方便、方便閥門安裝、可承受管線的軸向推力。
2、該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。
3、在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中為理想的配套產品。
產品特點：
1安裝簡單方便，有利于泵閥的拆裝與維護。
2使用壽命長，運行穩定。
3能夠?qū)⒐艿赖妮S向推力反傳至整條管道，避免局部受壓。

公稱通徑	管子外徑	外形尺寸		法蘭連接尺寸
				0.6MPa				1.0MPa
		L	L1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170			220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225			285	240	8-M20
200	219			320	280		22	340	295		28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	420	50	440	395	12-M20	24	445	400
350	377			490	445		26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550		28	615	565	20-M24
500	530			645	600	20-M20	30	670	620		34
600	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720			860	810	24-M24	32	895	840	24-M27	40
800	820	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020		36	1115	1050	28-M30	46
1000	1020			1175	1120	20-M27		1230	1160	28-M33	50
1200	1220	650		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420			1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	670		1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	700		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	730		2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	52	2760	2560	56-M52	82
2600	2620	840	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	64-M56	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M27	100
3200	3220			3525	3430	72-M45	76
